Construire un répéteur solaire de 300 mW

Vérifiez chaque pièce avant de construire. Confirmez les limites électriques, la polarité des connecteurs, la cible du micrologiciel et l’étanchéité avant de mettre l’appareil sous tension ou de l’installer.

Radio

RAK19003 / RAK4631 Type 6

Micrologiciel

Confirmer la cible actuelle du répéteur

Résistance aux intempéries

Vérifier après chaque modification du boîtier

Entretien

Établir un calendrier d’inspection pour le site

Avant de commencer

Cette construction exige de découper un boîtier, d’assembler un parcours RF et de brancher une pile au lithium à un système de recharge solaire. Elle crée aussi du matériel destiné à une installation exposée et surélevée.

Arrêtez jusqu’à ce que le système complet ait été examiné

Vérifiez dans la documentation des fabricants la chimie exacte de la pile, sa protection, les limites du chargeur, la polarité des connecteurs, les caractéristiques des fils, l’entrée solaire, le boîtier, l’évent, le parcours de l’antenne et l’étanchéité. Faites appel à une personne qualifiée pour tout détail électrique ou structural qui dépasse vos compétences.

• Chaque pièce et révision du matériel correspond à une source datée.
• La carte radio apparaît pour le rôle de répéteur dans la version actuelle du programme officiel de mise à jour MeshCore.
• L’antenne est destinée à la bande canadienne de 902–928 MHz et tout son parcours de connecteurs est confirmé.
• Le parcours de la pile et de l’alimentation solaire possède les protections documentées et des limites compatibles.
• Vous avez un multimètre, une protection oculaire, des outils de perçage et de coupe appropriés ainsi qu’un espace de travail sécuritaire.
• Vous avez un câble de récupération USB et garderez l’appareil sur l’établi jusqu’à ce qu’il réussisse les vérifications.

Ce que cette construction change

La procédure perce des ouvertures dans le boîtier, installe un connecteur d’antenne externe et un évent, branche la radio et l’antenne, ajoute une protection de pile dans le parcours d’alimentation et rend le boîtier étanche. Ces changements peuvent être difficiles à annuler sans remplacer des pièces.

Liste du matériel

Partie du système	Exemple	Qté	Ce qu’il faut vérifier	Source
Boîtier	WisMesh Unify Enclosure 910422	1	Révision, limites du panneau et du chargeur, joints, aération, quincaillerie incluse	AliExpress
Carte LoRa	RAK19003 / RAK4631, Type 6	1	Carte exacte, bande canadienne, cible du micrologiciel, connecteurs	AliExpress
Antenne	Alfa AOA-915-5ACM	1	Bande, connecteur, montage, exposition aux intempéries	Amazon Canada
Queue de cochon d’antenne	N femelle vers IPEX	1	Génération IPEX, genre et polarité des connecteurs, longueur, perte	AliExpress
Option de pile	Bloc Li-ion MakerFocus de 3000 mAh	1	Chimie, dimensions, connecteur, polarité, protection, limites du chargeur	MakerFocus
Option de pile	Bloc Li-ion de 3000 mAh	1	Les mêmes vérifications, en plus des restrictions d’expédition au Canada	Amazon US
Option de pile	Pile Space Hedgehog de 3000 mAh	1	Les mêmes vérifications, en plus de la disponibilité et de la révision actuelles	Space Hedgehog
Protection de pile	PCM Li-ion	1	Si elle est nécessaire et compatible; limites de courant, de tension, de température et de câblage	Space Hedgehog
Évent	Bouchon d’évent étanche M12×1.5	1	Filetage, joint, circulation d’air, compatibilité du boîtier	AliExpress

Ces pièces sont à étudier et ne constituent pas des recommandations vérifiées. Vérifiez les caractéristiques, la disponibilité, l’expédition et le coût total actuels avant d’acheter.

Outils et fournitures

• un multimètre et la documentation du fabricant de chaque composant électrique;
• une protection oculaire et des outils de perçage et de coupe appropriés;
• un foret étagé dont la taille est déterminée en ajustant réellement la traversée et l’évent;
• des outils pour les fils et une isolation ou une gaine thermorétractable adaptées aux pièces choisies;
• du ruban de silicone autofusionnant ou une autre méthode examinée pour rendre les connecteurs extérieurs étanches;
• un scellant extérieur compatible avec les matériaux du boîtier;
• un câble USB de données fiable pour la programmation et la récupération.

Étapes d’assemblage

Étape 1 — Inspecter avant de modifier

Confirmez chaque numéro de pièce et chaque révision. Inspectez les joints et la quincaillerie du boîtier. Repérez le haut du boîtier, l’emplacement de l’antenne, celui de l’évent, les dégagements des câbles et l’accès pour l’entretien avant de percer.

Point de contrôle : arrêtez si un connecteur, une polarité, une protection, une limite de chargeur ou un détail du boîtier est incertain.

Étape 2 — Préparer le boîtier et le parcours RF

1. Fixez la plaque arrière RAK avec la quincaillerie fournie.
2. Marquez des ouvertures distinctes pour la traversée de type N et l’évent. Percez lentement avec une protection appropriée, ébavurez les trous et vérifiez l’ajustement après chaque étape.
3. Installez la traversée et l’évent avec les joints et l’orientation examinés.
4. Toute alimentation étant débranchée, raccordez la queue de cochon du côté radio au bon connecteur LoRa.
5. Installez l’antenne Bluetooth indiquée dans la documentation de la carte exacte.
6. Branchez l’antenne LoRa externe avant toute mise sous tension ou tout essai de transmission.

Point de contrôle : le parcours RF est solidement fixé, sans contrainte, correctement raccordé et branché avant la mise sous tension.

Étape 3 — Programmer et vérifier l’ajustement à sec

1. Gardez l’appareil ouvert et accessible.
2. Suivez le guide de programmation sécuritaire d’un répéteur pour la carte exacte.
3. Fixez la radio sur la plaque arrière et confirmez que les câbles ne sont ni pincés ni pliés brusquement.

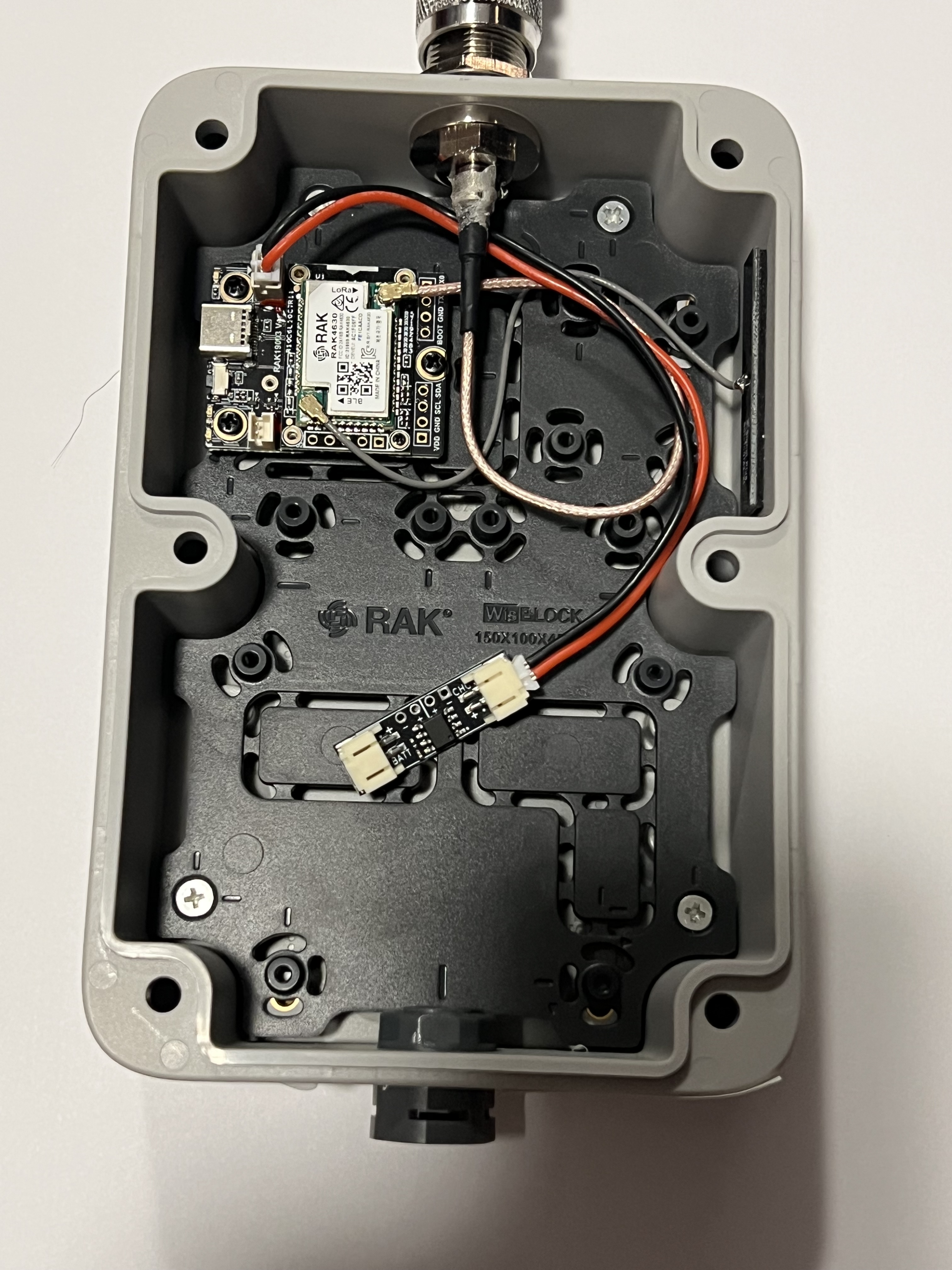

Exemple d’ajustement à sec. Vérifiez en main la carte exacte et le passage des câbles.

Étape 4 — Vérifier et brancher le parcours d’alimentation

1. Toute alimentation étant débranchée, repérez les bornes de la pile, du chargeur et de toute carte de protection à partir de leur documentation actuelle.
2. Vérifiez la polarité des deux câbles JST avec un multimètre; ne vous fiez pas seulement à la couleur des fils.
3. Branchez le côté chargeur et le côté pile uniquement selon le schéma examiné de l’appareil de protection exact.
4. Isolez et fixez mécaniquement la carte de protection et la pile sans les écraser, les chauffer, les percer ni les coincer contre des arêtes vives.

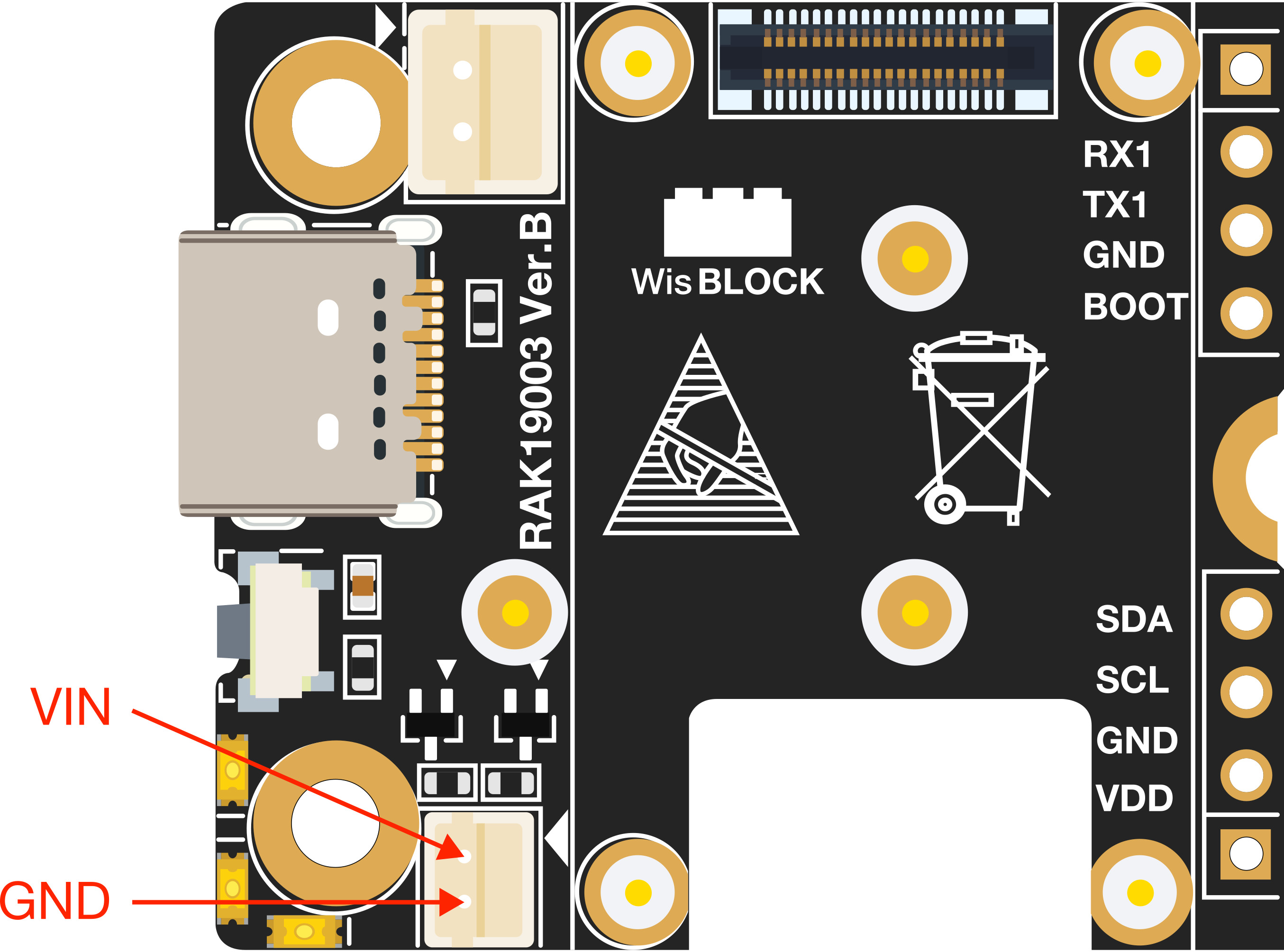

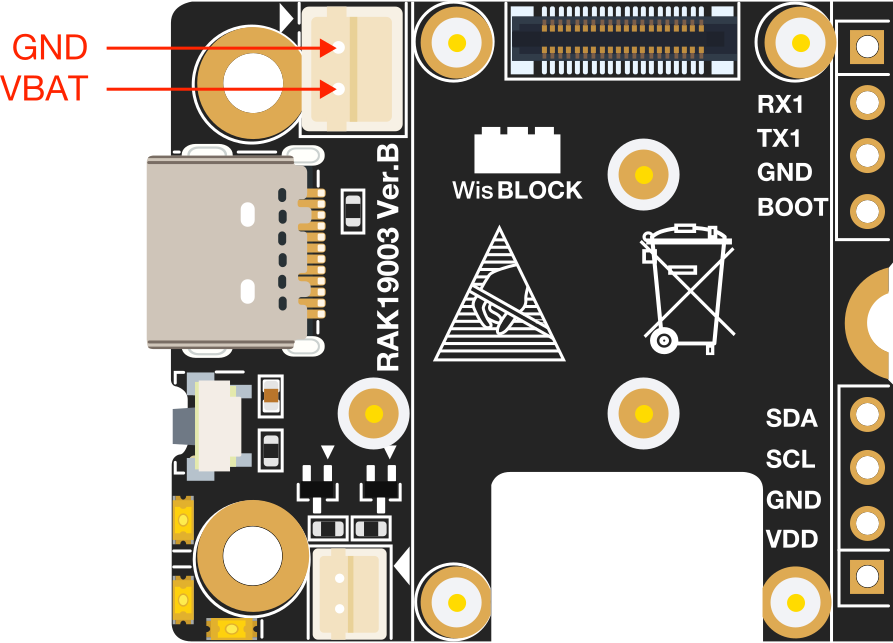

Orientation seulement. Suivez la documentation de votre carte exacte.

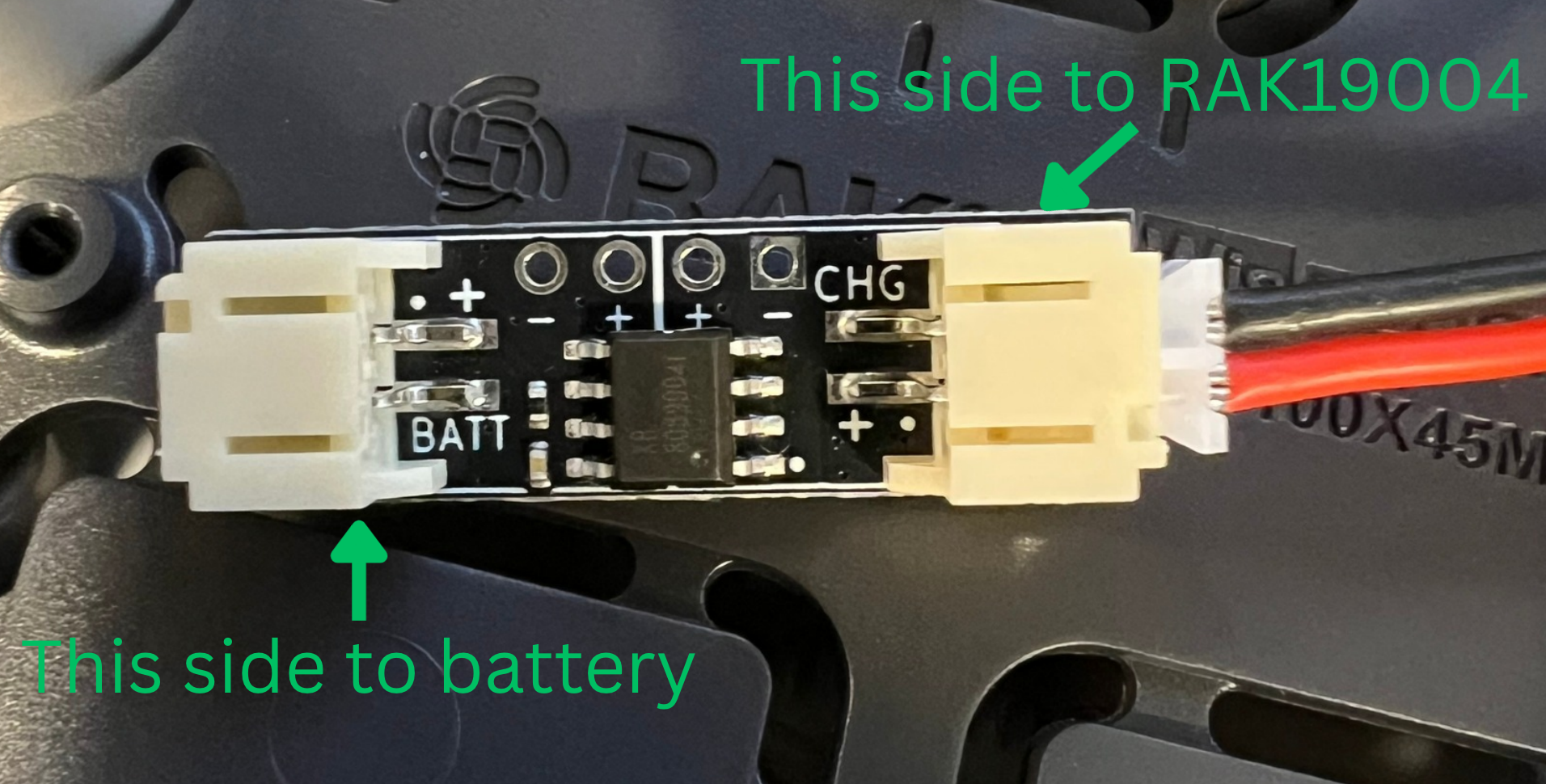

Concept seulement. Ne déduisez pas les étiquettes des bornes ni les limites d’une autre carte de protection.

Confirmez la polarité et chaque limite électrique avant de reproduire le parcours.

Étape 5 — Rendre étanche seulement après la vérification sur l’établi

1. Posez le joint du boîtier sans le tordre ni le pincer.
2. Branchez le fil solaire du boîtier seulement après avoir confirmé sa polarité et ses limites.
3. Fermez le boîtier uniformément avec la quincaillerie, le couple et la méthode indiqués dans sa documentation.
4. Appliquez la méthode examinée d’étanchéité extérieure sur le raccord d’antenne exposé sans bloquer le drainage ni l’aération.

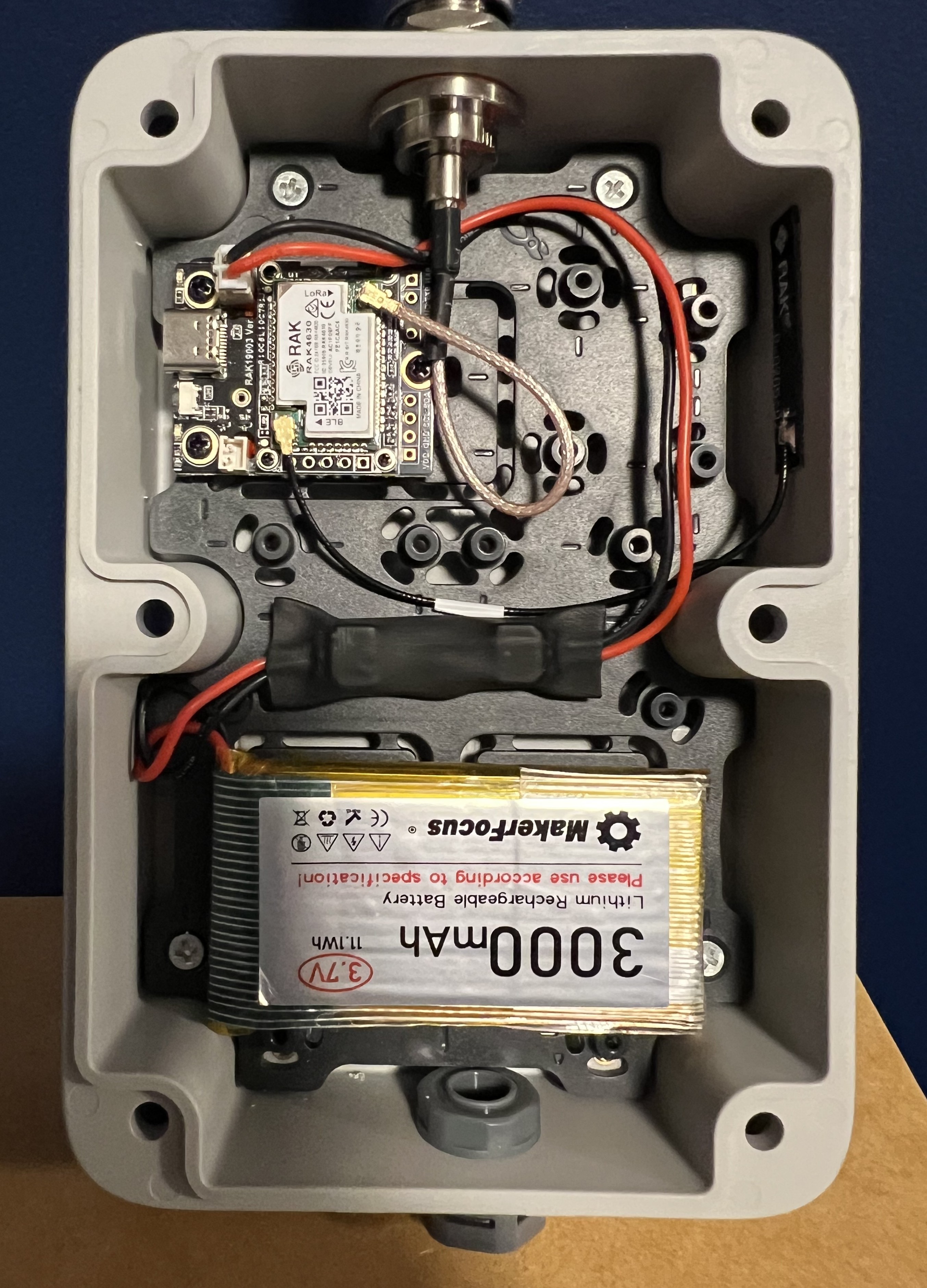

Exemple d’intérieur. Les révisions des pièces et leur disposition peuvent différer.

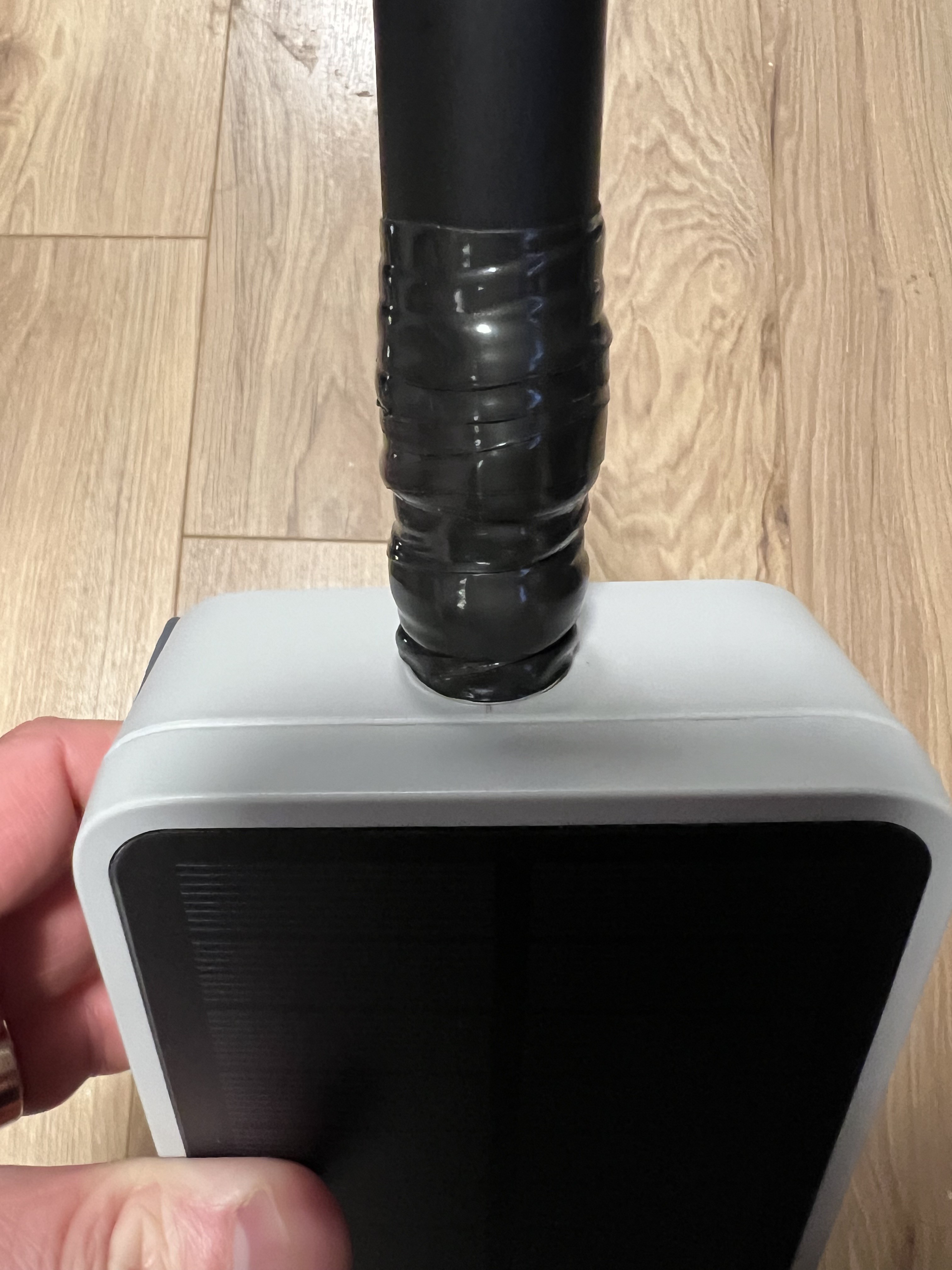

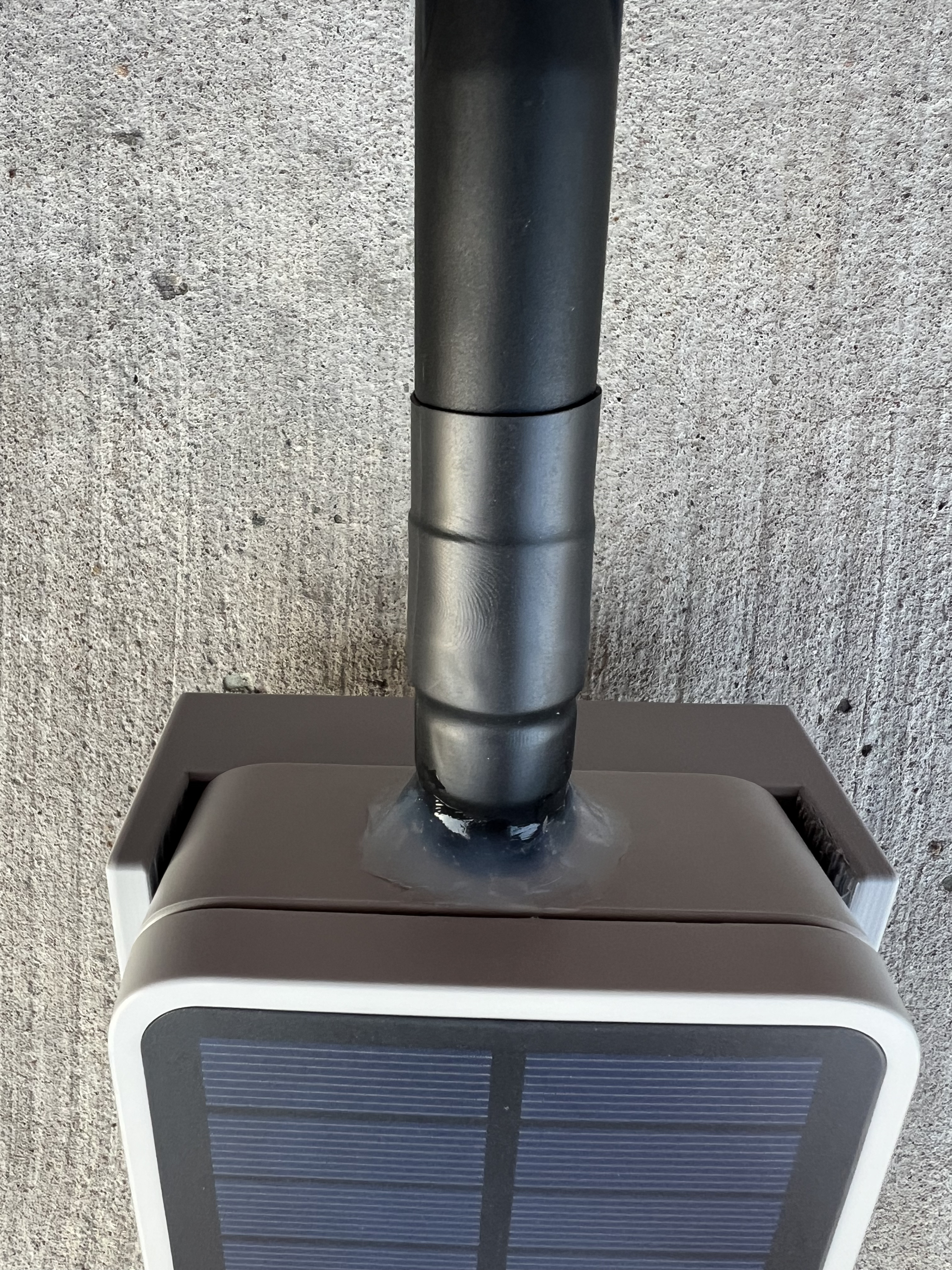

Un exemple d’étanchéité proposé par la communauté, et non une méthode universelle d’installation.

Confirmez que la méthode choisie est compatible et inspectable, et qu’elle n’emprisonne pas l’eau.

Vérifier les mesures

Aucune plage numérique d’acceptation électrique n’a été examinée par des pairs pour cette page. Utilisez les limites actuelles du fabricant pour la pile, le chargeur, l’appareil de protection, la carte radio et le panneau exacts.

Vérification	Résultat acceptable	Condition d’arrêt
Continuité, alimentation débranchée	Aucun court-circuit involontaire dans le parcours d’alimentation documenté	Continuité inattendue, mesure instable ou configuration incertaine du multimètre
Polarité	Chaque connecteur correspond à la polarité documentée avant d’être raccordé	La couleur du fil contredit la polarité mesurée ou documentée
Entrée de pile et solaire	Les valeurs mesurées respectent toutes les limites publiées des composants	Une valeur dépasse une limite ou la limite est inconnue
Première mise sous tension	Aucune chaleur, odeur, enflure, fumée, aucun bruit ni redémarrage instable	Tout comportement physique ou électrique anormal
Courant et fonctionnement de la radio	Le comportement correspond à la documentation examinée de la carte et du rôle	Le courant consommé ou le comportement ne peut pas être expliqué par des données probantes

Le tester sur l’établi

• Photographiez et consignez les pièces exactes, les révisions, le câblage, les vérifications de polarité et les valeurs mesurées.
• Lorsque le matériel examiné le permet, utilisez sous supervision une alimentation d’établi à courant limité.
• Confirmez que le répéteur démarre, se reconnecte et conserve son micrologiciel, son identité ainsi que ses réglages de radio, de région, d’annonce et d’accès après un redémarrage.
• Confirmez qu’un compagnon à proximité reçoit une annonce et que l’essai d’acheminement local prévu réussit.
• Faites fonctionner le parcours solaire et de recharge prévu sous surveillance, dans les conditions permises par la documentation des composants.
• Inspectez les joints et la tension des câbles avant et après un essai contrôlé de résistance à l’eau adapté à la documentation du boîtier.
• Gardez la récupération USB pratique et consignez sa procédure.

Ne montez pas l’appareil avant qu’il ait réussi toutes les vérifications et qu’une personne responsable de l’examen du matériel ait approuvé le dossier du site.

Récupération et retour en arrière

Si une vérification échoue, débranchez l’alimentation solaire, USB et de la pile selon la séquence sécuritaire documentée. Déplacez l’appareil vers un espace de travail surveillé et incombustible, vérifiez s’il y a de la chaleur ou des dommages à la pile et ne rebranchez pas une pile au lithium douteuse. Restaurez la dernière configuration fiable de la carte par USB seulement après avoir corrigé le problème électrique.

Les trous mécaniques et le travail d’adhésif ou de scellant peuvent être irréversibles. Remplacez le boîtier et les pièces d’alimentation endommagés ou douteux plutôt que d’improviser une réparation.

Entretien

Aucun intervalle pancanadien n’est approuvé. Avant le déploiement, consignez un calendrier d’inspection propre au site qui couvre les mouvements du montage, les infiltrations d’eau, les joints, la corrosion, la tension des câbles, l’état de la pile, le comportement de recharge, les valeurs mesurées, le micrologiciel et la configuration, la vérification radio ainsi que la récupération physique.

Source

Fondé sur des notes de construction fournies par MrAlders0n en 2026. Les pièces et les instructions doivent encore faire l’objet d’un examen du matériel.

Après l’essai sur l’établi, terminez le plan de montage et réglez la région du répéteur au moyen du configurateur.
